Iniciamos el programa:
Seleccionamos las fotos necesarias y le damos click a "ABRIR".
Una vez reconocidas las fotos, le damos click a "CREATE PROJECT"
En el cuadro de diálogo que aparece, rellenamos el correo electrónico, las etiquetas y la descripción:
Esperamos a que las fotos carguen...
Y luego el software empieza a procesar las imágenes, éste proceso suele tardar varios minutos. Es importante ser paciente.
Una vez que carga, procesa y descarga las fotos, aparece esta ventana:
Y obtenemos la construcción en 3D
Con la herramienta "ORBIT", podemos girar la imagen para asegurarnos que no tenga errores.
En caso de error, es decir, partes de la imagen que aparecen montadas, y muestra un signo de alarma en la foto.
Para obtener el archivo para imprimir en la MakerBot, le damos click a "PRINT":
Cuando no lo tienes instalado, es necesario descargar el Autodesk Meshmixer del siguiente enlace:
Una vez instalado, el proceso es muy sencillo: 123D Catch abre directamente el archivo
Normalmente, es necesario darle click al botón "REPAIR", que corrige algunos vacíos que podrían presentarse:

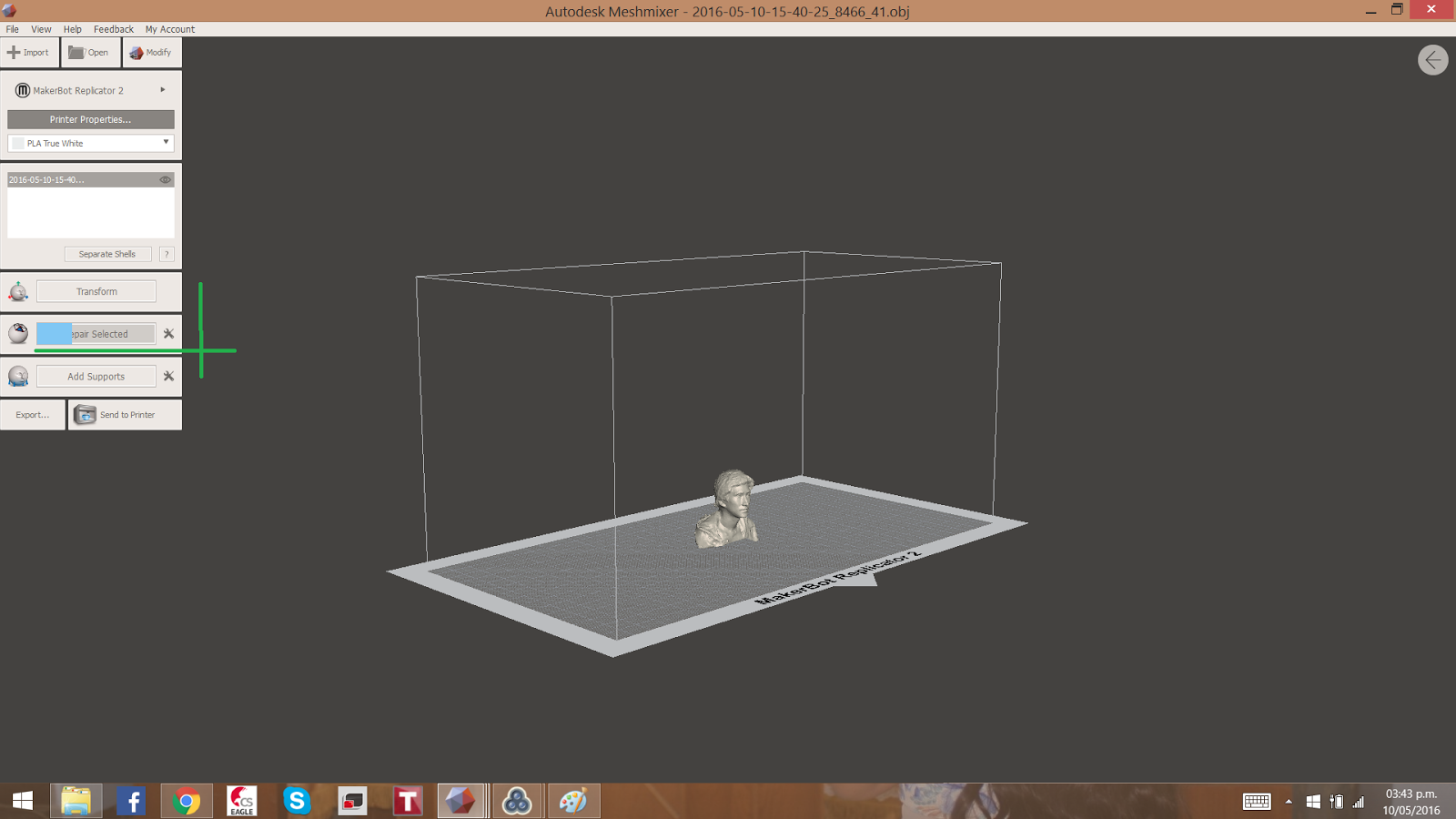

Luego procedemos a girar el sólido y a ponerlo en el origen:
Nos fijamos que el archivo esté reparado, para ello, verificamos que tenga un check la opción de "Model Repaired"
Para terminar, lo exportamos para que lo pueda abrir la MakerBot, lo exportamos:
Y finalmente, lo guardamos en un formato ".STL"
